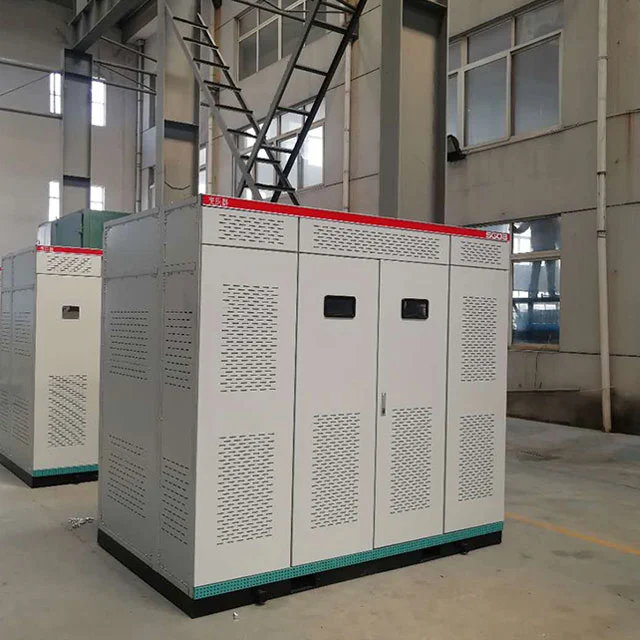

50ква суви трансформатор

Конструкција сувог типа трансформатора је кључна карактеристика, користећи висококвалитетне материјале отпорне на пламен за капсулирање језгра и намотаја. Ово елиминише потребу за изолационим уљем, чинећи трансформатор сигурнијим за рад и лакшим за одржавање. Суви дизајн такође смањује ризик од цурења уља и пожара, повећавајући укупну сигурност и поузданост.

Ефикасност је још једно обележје СГОБ 50ква сувог трансформатора. Дизајниран је да минимизира губитке енергије током преноса снаге, осигуравајући да ради на оптималним нивоима. Ово доприноси уштеди трошкова на рачунима за електричну енергију и смањује утицај на животну средину крајњег корисника.

Што се тиче дизајна, трансформатор је компактан и елегантан, заузима минималан простор док олакшава транспорт и инсталацију. Ово га чини идеалним за инсталације у скученим просторима, смањујући укупне трошкове инсталације и време.

СГОБ 50ква суви трансформатор такође има напредне системе заштите, укључујући прекострујне, пренапонске и температурне релеје. Ове карактеристике обезбеђују свеобухватну заштиту од кварова и аномалија, обезбеђујући безбедност особља и опреме и спречавајући потенцијалне застоје и оштећења.

Трансформатор је направљен од висококвалитетних материјала и прецизног инжењеринга, што га чини издржљивим и поузданим у најтежим окружењима. Његова робусна конструкција обезбеђује дугорочне перформансе и минимизира потребу за одржавањем и поправкама.

Штавише, СГОБ 50ква Дри Трансформер нуди прилагодљиве опције како би задовољио специфичне захтеве за напајањем и потребе примене. Ово укључује различите нивое напона, улазне и излазне везе и конфигурације за монтажу, обезбеђујући беспрекорну интеграцију у постојећу електричну инфраструктуру крајњег корисника.

КАРАКТЕРИСТИКЕ ПРОИЗВОДА

The epoxy resin cast 50kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.

СГОБ 50ква суви трансформатор је безбедан, отпоран на ватру и ватру, без загађења и може се директно инсталирати у центру оптерећења. Не захтева одржавање, лако се инсталира, има ниске свеобухватне трошкове рада, мале губитке, добре перформансе отпорне на влагу, може нормално да ради при 100% влажности и може се ставити у рад без претходног сушења након гашења. Има мало делимично пражњење, ниску буку, снажну функцију дисипације топлоте и може да ради при 150% номиналног оптерећења под условима принудног ваздушног хлађења.

Суви трансформатор СГОБ 50ква се сада широко користи у високим зградама, комерцијалним центрима, аеродромима, станицама, доковима, метроима, фабрикама, подземним дистрибутивним станицама, платформама за бушење нафте на мору, електранама и другим местима са тешким окружењем и условима коришћења.

Main materials and features

Завојница користи изоловану бакарну жицу Ф-класе као проводник и композитни материјал од стаклених влакана и епоксидне смоле као изолацију. Његов коефицијент експанзије је близак коефицијенту бакарног проводника и има добру отпорност на ударце, отпорност на промене температуре и отпорност на пукотине. Све компоненте стаклених влакана и епоксидне смоле су самогасиве и неће наставити да горе. У исто време, високонапонски калем је изливен епоксидном смолом под вакуумом од 1 мбар, а унутар завојнице нема мехурића, што осигурава да је делимично пражњење завојнице мало. Истовремено, губитак трансформатора је ефикасно смањен.

Гвоздено језгро трансформатора је направљено од 30ЕХ120 серије високопропусних хладно ваљаних силиконских челичних лимова са уредном оријентацијом зрна увезених из Ниппон Стеел-а, Јапан, са спојевима под пуним косом од 45° и слагањем у четири нивоа корак по корак. Површина гвозденог језгра је запечаћена изолационом бојом од смоле како би се спречила влага и рђа, а две стезаљке и причвршћивачи имају слојеве заштите од корозије. Целокупно гвоздено језгро има несложени гвоздени јарам и структуру челичне вучне плоче, што ефикасно смањује губитак без оптерећења, струју празног хода и буку гвозденог језгра.

За калемове ниског напона и велике струје, напон кратког споја је велики када дође до кратког споја, а број нисконапонских завоја је мали. Што је струја ниског напона већа, то ће проблем нестабилних амперских завоја бити израженији када се користи тип намотаја жице. Такође треба узети у обзир проблем дисипације топлоте. У овом тренутку, употреба намотаја од фолије за ниски напон може боље да реши горе наведене проблеме. Пре свега, производи од фолије немају аксијалне окрете и спиралне углове аксијалног намотаја. Намотаји високог и ниског напона су избалансирани, а аксијални напон трансформатора је мали када дође до кратког споја. Друго, због своје танке изолације, вишеслојни ваздушни канали се могу постављати по жељи у процесу, а проблем одвођења топлоте је такође боље решен. Унутрашње заваривање завојнице усваја ксенонско заштитно заваривање на потпуно аутоматској машини за намотавање фолије, која има високу прецизност, ниску отпорност на заваривање и нема екстерног процеса заваривања. Између слојева намотаја користи се ДМД изолација, а крајеви се заптивају и очвршћују смолом након намотавања.

Усвојен је вентилатор за хлађење са попречним протоком који има карактеристике ниске буке, високог притиска ветра, лепог изгледа итд., И повећава капацитет преоптерећења трансформатора. Контрола температуре усваја интелигентни регулатор температуре за побољшање сигурности и поузданости рада трансформатора.

ОПИС ПРОИЗВОДА

Epoxy resin insulated dry type transformer is very safe product. It can be directly installed in the load center. It works well in the 100% humidity environment without pre-drying. It has been widely used in the constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant etc.

КАРАКТЕРИСТИКЕ ПРОИЗВОДА

● Отпоран на ватру

● Отпорност на влагу

● Лако одржавање и инсталација

● Добро ради у тешким условима окружења

● Незагађујући производ

● Мали губици током свеобухватне операције

ПАРАМЕТРИ

COMPANY PROFILE

Схангхаи Индустри Трансформерс Цо., Лтд (СГОБ) је добављач комплетне опреме за дистрибуцију електричне енергије. Наши производи укључују:

● Трансформатори потопљени у уље

● 35КВ трансформатори уроњени у уље

● Енергетски трансформатори сувог типа за изолацију од експокси смоле

● Разводни трансформатори од аморфне легуре

● Фотонапонски трансформатори

● Енергетски трансформатори ветра

● Трансформатори подстанице у облику кутије

Наша компанија је основана 2007. године и данас има радионицу од 40.000 м2 и више од 200 запослених. Наши производи се широко користе у широком спектру индустрија као што су производња и дистрибуција електричне енергије, производња угља, металургија, нафта и гас, хемикалије, грађевинарство, луке, аеродроми, железничка и комунална инфраструктура.

Такође производимо пратећу опрему као што су електрични ормани и кућишта, разводне кутије Тренутно ширимо нашу линију производа на друге области везане за струју као што су топло скупљајући конектори, електрични каблови и припадајућа механичка опрема итд. Наш циљ је да изградимо на једном месту платформа за снабдевање електричном опремом и деловима за нашу глобалну базу купаца.

Ослањамо се на наш строги систем контроле квалитета да бисмо испоручили производе највишег квалитета. Од наших 200 запослених, 46 су инжењери са искуством. Наш систем квалитета укључује квалификације за:

● Национални центар за надзор квалитета трансформатора Кине

● ИСО-9001:2008 Систем управљања квалитетом

● ИСО-14001:2004 Систем управљања животном средином

● ОХСМС18000 Систем здравља и безбедности

Наши патенти:

Наше могућности производње и тестирања квалитета укључују:

● Аутоматско намотавање фолије

● Дигитални силиконски челични лим и резање

● Потпуно аутоматска пећница за вакуумско сушење и линија за лакирање

● ХАЕФЛИ тестер делимичног пражњења

● ХАЕФЛИ анализатор снаге

● ХАЕФЛИ хармонијски анализатор

Резултат је врхунски производ високе ефикасности, мање дисипације енергије и ниске буке за максимизирање улагања у инфраструктуру.
