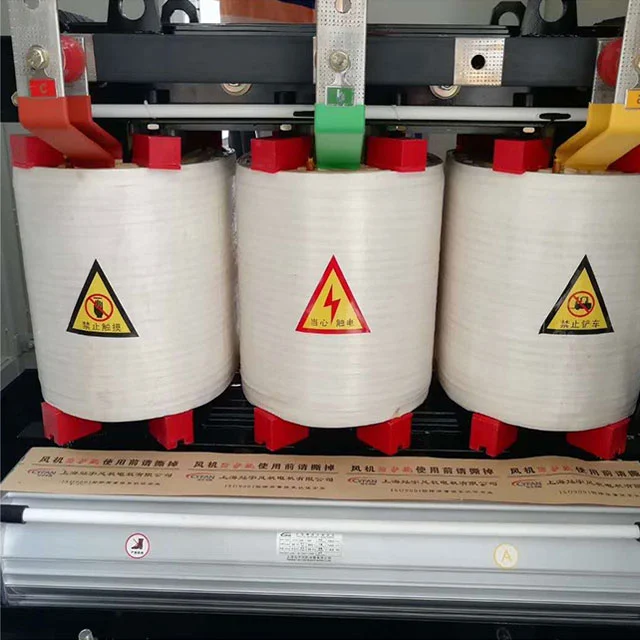

30ква суви трансформатор

СГОБ 30ква суви трансформатор је високо-перформансно, компактно и поуздано решење за трансформацију снаге дизајнирано за широк спектар примена где је простор ограничење, а безбедност на првом месту. Са називним капацитетом снаге од 30 киловолт-ампера (ква), овај трансформатор је посебно пројектован да задовољи захтеве савремених индустријских, комерцијалних и стамбених окружења.

Кључне карактеристике

Конструкција сувог типа:

Језгро трансформатора и намотаји су обложени у материјал отпоран на пламен, отпоран на влагу и еколошки прихватљив материјал, елиминишући потребу за изолационим уљем.

Ова конструкција сувог типа чини трансформатор сигурнијим за рад и лакшим за одржавање, јер елиминише ризик од цурења уља и пожара.

Висока ефикасност:

СГОБ 30ква суви трансформатор је дизајниран да минимизира губитке енергије током преноса снаге, осигуравајући да ради на високим нивоима ефикасности.

Ово доприноси уштеди трошкова на рачунима за електричну енергију и смањује утицај на животну средину крајњег корисника.

Компактан дизајн:

Са својим елегантним и компактним дизајном, трансформатор заузима минималан простор, што га чини идеалним за инсталације у скученим просторима.

Овај дизајн такође олакшава транспорт и инсталацију, смањујући укупне трошкове инсталације и време.

Напредни системи заштите:

Опремљен низом заштитних уређаја, укључујући прекострујне, пренапонске и температурне релеје, трансформатор пружа свеобухватну заштиту од кварова и аномалија.

Ове карактеристике обезбеђују безбедност особља и опреме и спречавају потенцијалне застоје и оштећења.

Трајност и поузданост:

Направљен од висококвалитетних материјала и прецизног инжењеринга, трансформатор је дизајниран да издржи строгост индустријског и комерцијалног окружења.

Његова робусна конструкција обезбеђује дугорочну поузданост и перформансе, минимизирајући потребу за одржавањем и поправкама.

Прилагодљиве опције:

СГОБ 30ква суви трансформатор се може прилагодити да задовољи специфичне захтеве за напајањем и потребе примене.

Ово укључује опције за различите нивое напона, улазне и излазне везе и конфигурације за монтажу, обезбеђујући да се трансформатор неприметно интегрише у постојећу електричну инфраструктуру крајњег корисника.

Апликације

СГОБ 30ква суви трансформатор је погодан за широк спектар примена, укључујући:

Комерцијалне зграде: Пружа поуздано напајање за осветљење, системе ХВАЦ и другу електричну опрему у пословним зградама, малопродајним објектима и другим комерцијалним просторима.

Индустријска подешавања: Подржава рад машина, опреме и производних линија у производњи, преради и другим индустријским окружењима.

Стамбена употреба: Нуди безбедно и ефикасно решење за напајање за куће и мала предузећа, обезбеђујући стабилно и поуздано напајање за свакодневне потребе.

Специјалне примене: Погодно за употребу у поморству, рударству и другим специјалним окружењима где је простор ограничен и безбедност је главни приоритет.

КАРАКТЕРИСТИКЕ ПРОИЗВОДА

Суви трансформатор од епоксидне смоле од 30ква произведен од стране Схангхаи Индустриал Трансформер Цо., Лтд. је развијен и дизајниран у сарадњи са Схенианг Трансформер Ресеарцх Институте увођењем напредне стране технологије. Индекс поузданости производа достигао је међународни напредни ниво.

СГОБ 30ква суви трансформатор је безбедан, отпоран на ватру и ватру, без загађења и може се директно инсталирати у центру оптерећења. Не захтева одржавање, лако се инсталира, има ниске свеобухватне трошкове рада, мале губитке, добре перформансе отпорне на влагу, може нормално да ради при 100% влажности и може се ставити у рад без претходног сушења након гашења. Има мало делимично пражњење, ниску буку, снажну функцију дисипације топлоте и може да ради при 150% номиналног оптерећења под условима принудног ваздушног хлађења.

Суви трансформатор СГОБ 30ква се сада широко користи у високим зградама, комерцијалним центрима, аеродромима, станицама, доковима, метроима, фабрикама, подземним дистрибутивним станицама, платформама за бушење нафте на мору, електранама и другим местима са тешким окружењем и условима коришћења.

Главни материјали и карактеристике

Завојница користи изоловану бакарну жицу Ф-класе као проводник и композитни материјал од стаклених влакана и епоксидне смоле као изолацију. Његов коефицијент експанзије је близак коефицијенту бакарног проводника и има добру отпорност на ударце, отпорност на промене температуре и отпорност на пукотине. Све компоненте стаклених влакана и епоксидне смоле су самогасиве и неће наставити да горе. У исто време, високонапонски калем је изливен епоксидном смолом под вакуумом од 1 мбар, а унутар завојнице нема мехурића, што осигурава да је делимично пражњење завојнице мало. Истовремено, губитак трансформатора је ефикасно смањен.

Гвоздено језгро трансформатора је направљено од 30ЕХ120 серије високопропусних хладно ваљаних силиконских челичних лимова са уредном оријентацијом зрна увезених из Ниппон Стеел-а, Јапан, са спојевима под пуним косом од 45° и слагањем у четири нивоа корак по корак. Површина гвозденог језгра је запечаћена изолационом бојом од смоле како би се спречила влага и рђа, а две стезаљке и причвршћивачи имају слојеве заштите од корозије. Целокупно гвоздено језгро има несложени гвоздени јарам и структуру челичне вучне плоче, што ефикасно смањује губитак без оптерећења, струју празног хода и буку гвозденог језгра.

За калемове ниског напона и велике струје, напон кратког споја је велики када дође до кратког споја, а број нисконапонских завоја је мали. Што је струја ниског напона већа, то ће проблем нестабилних амперских завоја бити израженији када се користи тип намотаја жице. Такође треба узети у обзир проблем дисипације топлоте. У овом тренутку, употреба намотаја од фолије за ниски напон може боље да реши горе наведене проблеме. Пре свега, производи од фолије немају аксијалне окрете и спиралне углове аксијалног намотаја. Намотаји високог и ниског напона су избалансирани, а аксијални напон трансформатора је мали када дође до кратког споја. Друго, због своје танке изолације, вишеслојни ваздушни канали се могу постављати по жељи у процесу, а проблем одвођења топлоте је такође боље решен. Унутрашње заваривање завојнице усваја ксенонско заштитно заваривање на потпуно аутоматској машини за намотавање фолије, која има високу прецизност, ниску отпорност на заваривање и нема екстерног процеса заваривања. Између слојева намотаја користи се ДМД изолација, а крајеви се заптивају и очвршћују смолом након намотавања.

Усвојен је вентилатор за хлађење са попречним протоком који има карактеристике ниске буке, високог притиска ветра, лепог изгледа итд., И повећава капацитет преоптерећења трансформатора. Контрола температуре усваја интелигентни регулатор температуре за побољшање сигурности и поузданости рада трансформатора.

ОПИС ПРОИЗВОДА

Трансформатор сувог типа изолован епоксидном смолом је веома сигуран производ. Може се директно уградити у центар оптерећења. Добро функционише у окружењу са 100% влажности без претходног сушења. Широко се користи у грађевинарству, комерцијалном центру, аеродрому, станици, луци, метроу, фабрици, подземној дистрибутивној станици, платформи за бушење нафте на мору, електрани итд.

КАРАКТЕРИСТИКЕ ПРОИЗВОДА

● Отпоран на ватру

● Отпорност на влагу

● Лако одржавање и инсталација

● Добро ради у тешким условима окружења

● Незагађујући производ

● Мали губици током свеобухватне операције

ПАРАМЕТРИ

ПРОФИЛ КОМПАНИЈЕ

Схангхаи Индустри Трансформерс Цо., Лтд (СГОБ) је добављач комплетне опреме за дистрибуцију електричне енергије. Наши производи укључују:

● Трансформатори потопљени у уље

● 35КВ трансформатори уроњени у уље

● Енергетски трансформатори сувог типа за изолацију од експокси смоле

● Разводни трансформатори од аморфне легуре

● Фотонапонски трансформатори

● Енергетски трансформатори ветра

● Трансформатори подстанице у облику кутије

Наша компанија је основана 2007. године и данас има радионицу од 40.000 м2 и више од 200 запослених. Наши производи се широко користе у широком спектру индустрија као што су производња и дистрибуција електричне енергије, производња угља, металургија, нафта и гас, хемикалије, грађевинарство, луке, аеродроми, железничка и комунална инфраструктура.

Такође производимо пратећу опрему као што су електрични ормани и кућишта, разводне кутије Тренутно ширимо нашу линију производа на друге области везане за струју као што су топло скупљајући конектори, електрични каблови и припадајућа механичка опрема итд. Наш циљ је да изградимо на једном месту платформа за снабдевање електричном опремом и деловима за нашу глобалну базу купаца.

Ослањамо се на наш строги систем контроле квалитета да бисмо испоручили производе највишег квалитета. Од наших 200 запослених, 46 су инжењери са искуством. Наш систем квалитета укључује квалификације за:

● Национални центар за надзор квалитета трансформатора Кине

● ИСО-9001:2008 Систем управљања квалитетом

● ИСО-14001:2004 Систем управљања животном средином

● ОХСМС18000 Систем здравља и безбедности

Наши патенти:

Наше могућности производње и тестирања квалитета укључују:

● Аутоматско намотавање фолије

● Дигитални силиконски челични лим и резање

● Потпуно аутоматска пећница за вакуумско сушење и линија за лакирање

● ХАЕФЛИ тестер делимичног пражњења

● ХАЕФЛИ анализатор снаге

● ХАЕФЛИ хармонијски анализатор

Резултат је врхунски производ високе ефикасности, мање дисипације енергије и ниске буке за максимизирање улагања у инфраструктуру.
