A 500кВА суви трансформаторје постало једно од најчешће коришћених решења за дистрибуцију електричне енергије у комерцијалним зградама, индустријским објектима, системима обновљивих извора енергије, здравственим установама и центрима података. За разлику од трансформатора пуњених уљем, трансформатори сувог типа нуде повећану безбедност, мање захтеве за одржавање и рад који је еколошки прихватљив.
Овај свеобухватни водич истражује све што купци треба да знају о сувим трансформаторима од 500 кВА, укључујући принципе рада, техничке спецификације, предности, разматрања о инсталацији, индустријске примене, праксе одржавања и препоруке за куповину. Било да планирате нови електрични пројекат или надограђујете постојећи систем, овај чланак ће вам помоћи да донесете информисане одлуке.
Шта је суви трансформатор од 500 кВА?

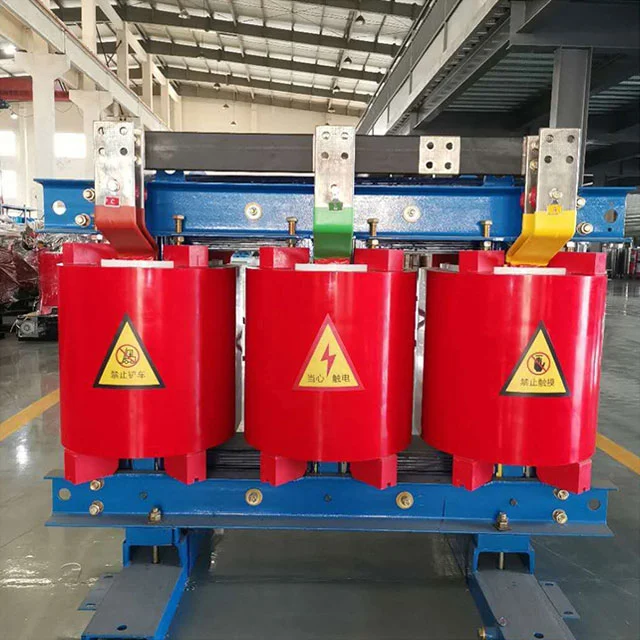

Суви трансформатор од 500 кВА је електрични трансформатор средњег капацитета дизајниран да преноси електричну енергију између кола путем електромагнетне индукције без употребе изолационог уља као расхладног медијума.
Уместо уља, суви трансформатори користе циркулацију ваздуха и специјализоване изолационе системе за одвођење топлоте која се ствара током рада. Намотаји су обично изоловани коришћењем висококвалитетних епоксидних смола или материјала импрегнисаних вакуумом.
Оцена од 500 кВА указује да трансформатор може да поднесе до 500 киловолт-ампера привидне снаге, што га чини погодним за индустријске и комерцијалне објекте средње величине.
| Параметар |
Типична вредност |
| Капацитет |
500кВА |
| Фреквенција |
50Хз / 60Хз |
| Метод хлађења |
АН / АФ |
| Класа изолације |
Ф / Х |
| Ниво заштите |
ИП20-ИП54 |
Како функционише суви трансформатор од 500 кВА?
Принцип рада је заснован на електромагнетној индукцији. Електрична енергија улази у примарни намотај, стварајући магнетни флукс унутар језгра трансформатора. Ово магнетно поље индукује напон у секундарном намотају, омогућавајући пренос снаге на различитим нивоима напона.
Језгро трансформатора се обично производи коришћењем висококвалитетних ламинација од силиконског челика како би се минимизирали губици енергије и максимизирала ефикасност.
Суви трансформатори се ослањају на системе природног или принудног ваздушног хлађења. Топлота коју стварају намотаји се распршује директно у околину, елиминишући потребу за резервоарима за уље и пратећим одржавањем.
Типичне техничке спецификације
Спецификације варирају у зависности од захтева пројекта, локалних стандарда и окружења инсталације.
| Феатуре |
Типична спецификација |
| Примари Волтаге |
11кВ / 10кВ / 13,8кВ |
| Сецондари Волтаге |
400В / 415В / 480В |
| Ефикасност |
Изнад 98% |
| Пораст температуре |
80К-100К |
| Ниво буке |
Дизајн са ниским нивоом буке |
Главне предности трансформатора сувог типа
Енханцед Сафети
Једна од најзначајнијих предности је пожарна сигурност. Пошто се уље не користи, практично не постоји ризик од цурења уља, сагоревања или загађења животне средине.
Минимално одржавање
- Није потребно тестирање уља
- Нема трошкова замене уља
- Смањени распореди одржавања
- Нижи оперативни трошкови
Енвиронментал Фриендли
Суви трансформатори елиминишу могућност контаминације тла или подземних вода узрокованих цурењем изолационог уља.
Цомпацт Инсталлатион
Многи објекти преферирају суве трансформаторе јер се могу инсталирати ближе центрима оптерећења, смањујући трошкове каблова и губитке у преносу.
Одлична отпорност на влагу
Модерне технологије ливене смоле пружају снажну отпорност на влагу, прашину и индустријске загађиваче.
Уобичајене индустријске апликације
Свестраност сувих трансформатора од 500 кВА омогућава примену у бројним секторима.
| Индустрија |
Апликација |
| Комерцијалне зграде |
Системи дистрибуције електричне енергије |
| Мануфацтуринг Плантс |
Снабдевање производном опремом |
| Болнице |
Подршка критичне снаге |
| Дата Центерс |
Поуздана дистрибуција енергије |
| Обновљива енергија |
Интеграција сунца и ветра |
| Аеродроми |
Инфраструктурни електроенергетски системи |
Суви трансформатор против трансформатора пуњеног уљем
| Фактор |
Суви трансформатор |
Трансформатор пуњен уљем |
| Ризик од пожара |
Веома ниска |
Више |
| Одржавање |
Ниско |
Умерено |
| Утицај на животну средину |
Одлично |
Потенцијални ризик од цурења |
| Индоор Инсталлатион |
Идеално |
Ограничено |
| Почетни трошак |
Више |
Ниже |
Иако почетна набавна цена може бити виша, дугорочне оперативне уштеде често чине суве трансформаторе исплативом инвестицијом.
Како одабрати прави суви трансформатор од 500 кВА
Избор правог трансформатора захтева процену више техничких и оперативних фактора.
- Захтеви за улазни и излазни напон
- Учитајте профил и будуће планове проширења
- Услови температуре околине
- Локација инсталације
- Потребан ниво заштите
- Нивои хармоничне дисторзије
- Циљеви енергетске ефикасности
- Локални електрични прописи
Рад са искусним произвођачима помаже да се обезбеди правилно прилагођавање и усклађеност са спецификацијама пројекта.
Најбоље праксе за инсталацију
Правилна инсталација значајно утиче на поузданост и век трајања трансформатора.
- Обезбедите адекватан простор за вентилацију
- Одржавајте размаке које препоручује произвођач
- Инсталирајте системе за праћење температуре
- Обезбедите ефикасно уземљење
- Заштитите од прекомерног накупљања прашине
- Проверите електричне везе пре укључивања
Редовне тестове пуштања у рад треба вршити да би се потврдила оперативна спремност.
Водич за одржавање и инспекцију
Иако суви трансформатори захтевају мање одржавања него јединице пуњене уљем, рутинске инспекције остају неопходне.
Месечна инспекција
- Процена визуелног стања
- Проверите вентилационе путеве
- Пратите радну температуру
- Прегледајте електричне прикључке
Годишња инспекција
- Термовизијска анализа
- Испитивање отпора изолације
- Чишћење унутрашњих компоненти
- Верификација обртног момента терминала
Превентивно одржавање може значајно смањити неочекиване застоје и продужити радни век.
Фактори трошкова и анализа повраћаја улагања
Неколико фактора утиче на цену трансформатора:
- Квалитет основног материјала
- Бакарни или алуминијумски намотаји
- Технологија изолације
- Оцене ефикасности
- Захтеви за заштитно кућиште
- Ниво прилагођавања
- Стандарди сертификације
Док се почетни трошкови разликују, побољшања енергетске ефикасности и смањени трошкови одржавања често производе атрактивне дугорочне повраћаје.
Будући трендови у технологији трансформатора
Индустрија трансформатора наставља да се развија заједно са развојем паметне мреже и ширењем обновљивих извора енергије.
- Интеграција дигиталног надзора
- ИоТ-омогућена дијагностика
- Даљинско праћење стања
- Магнетни материјали веће ефикасности
- Напредни системи управљања топлотом
- Паметне платформе за предиктивно одржавање
Ове иновације помажу оператерима да постигну већу поузданост, побољшану ефикасност и ниже трошкове животног циклуса.
Често постављана питања
П1: Колики је очекивани животни век сувог трансформатора од 500 кВА?
Правилно одржаван суви трансформатор може поуздано да ради 25 до 35 година или дуже у нормалним условима.
П2: Може ли се суви трансформатор од 500 кВА инсталирати у затвореном простору?
Да. Суви трансформатори су посебно дизајнирани за унутрашње инсталације где су безбедност и заштита животне средине приоритет.
П3: Да ли је суви трансформатор погодан за пројекте обновљиве енергије?
Апсолутно. Многи објекти за соларну енергију и енергију ветра користе трансформаторе сувог типа због њихове безбедности, ефикасности и ниских захтева за одржавање.
П4: Колико често треба обављати одржавање?
Рутинске визуелне инспекције треба да се врше једном месечно, док се свеобухватно тестирање обично препоручује једном годишње.
П5: Које су главне предности у поређењу са трансформаторима пуњеним уљем?
Кључне предности укључују побољшану сигурност од пожара, смањено одржавање, еколошку прихватљивост и лакшу инсталацију у затвореном простору.
П6: Да ли суви трансформатори могу да издрже тешка окружења?
Модерни дизајни од ливене смоле нуде одличну отпорност на влагу, прашину и индустријске загађиваче када су правилно наведени.
Закључак
Суви трансформатор од 500 кВА представља идеалан баланс сигурности, ефикасности, поузданости и еколошке одговорности. Како индустрије све више дају приоритет континуитету рада и одрживој инфраструктури, трансформатори сувог типа настављају да добијају популарност у комерцијалним, индустријским, здравственим и обновљивим секторима енергије.
Разумевањем техничких спецификација, захтева за инсталацију, праксе одржавања и сценарија примене, доносиоци одлука могу да максимизирају вредност својих инвестиција у трансформаторе док обезбеђују поуздану дистрибуцију енергије у годинама које долазе.
