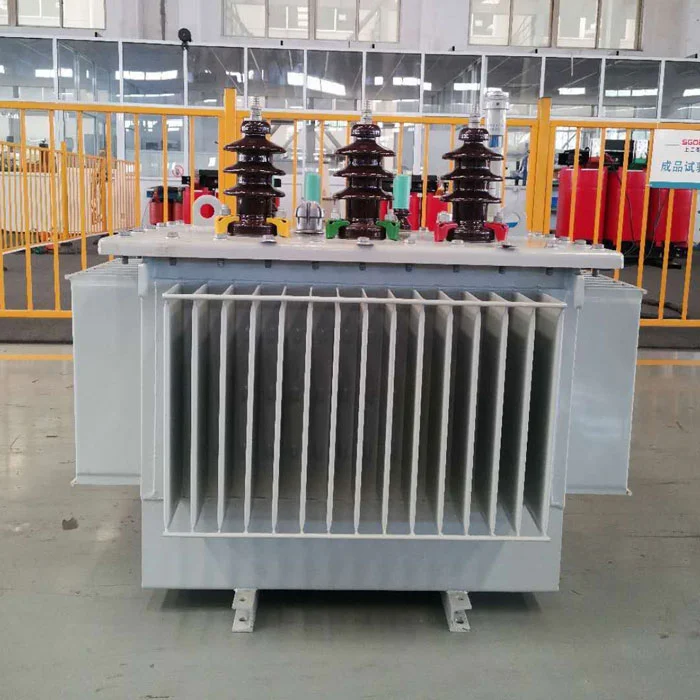

Тхе80КВА уље утрошени трансформаторје запечаћени уређај за претворбу напајања изграђен са хладно ваљаним силиконским челичним језграма и бакреним намотајима без кисеоника. Садржи спирални дизајн завојнице са уздужним каналима уља да би се побољшала унутрашња расипање топлоте. Структура отпорна на кратки круг јача крајње подршке за заштиту од прелазних струјних напада. Наменски механизам за дизање и систем позиционирања осигуравају стабилност транспорта.
Тхе80КВА уље утрошени трансформаторМоже се користити у системима за дистрибуцију урбане снаге да издрже дневне флуктуације оптерећења, а расипање топлоте у нафту осигурава континуирани рад са пуним оптерећењем. Његова структура отпорна на корозију ефективно блокира корозију соли за прскање у влажним приморским областима.
Ојачани изолациони дизајн јаза за уље за подручја високог висине смањује ризик од пражњења ниског притиска.
| Модел | Капацитет (КВА) |
Хв (Кв) |
Лв (Кв) |
Нема губитка оптерећења (КВ) |
Прилог (%) |
Тежина (Кг) |
Димензија (Л * в * Х мм) |
| С11-М-30/10 | 30 | 6-20 | 0.2.4 | 0.10 | 4 | 325 | 750 * 470 * 930 |
| С11-М-50/10 | 50 | 0.13 | 4 | 420 | 800 * 490 * 1000 | ||
| С11-М-630/10 | 63 | 0.15 | 4 | 470 | 840 * 500 * 1010 | ||
| С11-М-80/10 | 80 | 0.18 | 4 | 540 | 870 * 510 * 1130 | ||
| С11-М-100/10 | 100 | 0.20 | 4 | 605 | 890 * 520 * 1140 | ||
| С11-М-125/10 | 125 | 0.24 | 4 | 680 | 920 * 590 * 1150 | ||
| С11-М-160/10 | 160 | 0.27 | 4 | 790 | 1110 * 580 * 1170 | ||
| С11-М-200/10 | 200 | 0.33 | 4 | 930 | 1160 * 620 * 1225 | ||
| С11-М-250/10 | 250 | 0.40 | 4 | 1100 | 1230 * 660 * 1270 | ||
| С11-М-315/10 | 315 | 0.48 | 4 | 1250 | 1250 * 680 * 1300 | ||
| С11-М-400/10 | 400 | 0.57 | 4 | 1550 | 1380 * 750 * 1380 | ||
| С11-М-500/10 | 500 | 0.68 | 4 | 1820 | 1430 * 770 * 1420 | ||
| С11-М-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560 * 865 * 1480 | ||
| С11-М-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620 * 880 * 1520 | ||
| С11-М-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830 * 1070 * 1540 | ||
| С11-М-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850 * 1100 * 1660 | ||
| С11-М-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950 * 1290 * 1730 | ||
| С11-М-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090 * 1290 * 1760 | ||
| С11-М-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140 * 1340 * 1910 | ||
| С11-М-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980 * 2050 * 2400 |
Растворене компоненте гаса редовно се анализира хроматографском анализом, а интерна дијагноза грешке се активира када су ацетиленска концентрација ненормална. Ниво нафте се надгледа помоћу индикатора прозора са два боја, а активира се аларм за хитне случајеве када се нафте нагло опада. Изводи се годишње испитивање на уље диелектричне снаге, а филтрација вакуумског уља врши се када напон квара пада испод прага.
Дуготрајна операција испод одређене стопе оптерећења резултирала је ниском температуром нафте у ан80КВА уље утрошени трансформатор, што доводи до анализе воде и смањене снаге изолације. Редовно је потребно пуно оптерећење за одржавање растворљивости воде у уљу. Аутоматско грејање треба активирати током зимских гашења за одржавање температуре уља.
Одмах изводите тест за фреквенцију деформације намотавања намотавања и упоредите је са референтним спектром. Проверите расељавање вијака за задржавање прегазивањем поклопца и користите ласерско расположење за верификацију аксијалних димензија. Извршите тест без оптерећења за монитор за ненормалне хармонике вибрација. Ако је језгро утемељено на више тачака, демонтирати и поправити изолацију.
