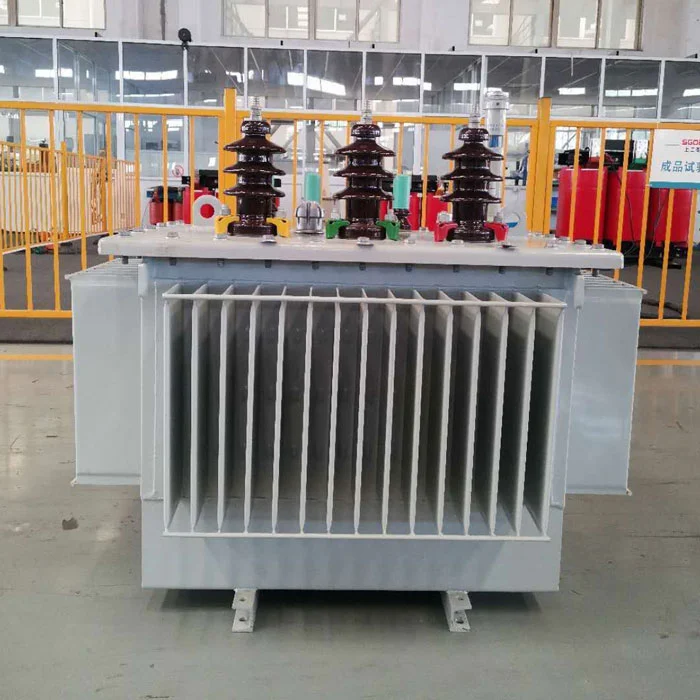

Схангхаи Индустриал Трансформер Цо., Лтд. испоручује 80 кВА уљни трансформатор за комерцијалну дистрибуцију електричне енергије. Примарна примена: смањење са 10кВ/20кВ на 0,4кВ за комерцијалне објекте. Губитак без оптерећења 0,18кВ, губитак оптерећења 1,05кВ. Годишњи трошак електричне енергије цца. 420 долара уз просечно оптерећење од 50%. Укупна тежина 540 кг.
Произвођач:Схангхаи Индустриал Трансформер Цо., Лтд. (процењено 2007.)
Тхе80 кВА Уљни трансформатор за комерцијалну дистрибуцију енергијеје уобичајена спецификација за мале и средње комерцијалне објекте укључујући продавнице (300-500м²), клинике у заједници, мале хотеле (20-30 соба) и радионице за лаку производњу са укупним повезаним оптерећењем између 150-250 ампера на 0,4кВ.
| Врста опреме | Количина | Међуукупно оптерећење (кВА) |
|---|---|---|
| ЛЕД осветљење (по 100В) | 100 утакмица | 10 |
| ХВАЦ (5кВ хлађење сваки) | 4 јединице | 20 |
| Лифт (7,5кВ) | 1 јединица | 8 |
| Системи на продајном месту + ИТ | 10 радних станица | 5 |
| Расхладни уређаји (комерцијални хладњаци) | 6 јединица | 12 |
| Разна продајна места | - | 15 |
| Укупно типично оптерећење | 70 кВА | |
| Сигурносна маргина | 10 кВА |
Овај 80 кВА трансформатор уроњен у уље за комерцијалну дистрибуцију електричне енергије подржава горњи типичан комерцијални микс са 10-15% резерве капацитета за будуће проширење.
| Називни капацитет | 80 кВА |
| Примарни напон | 10 ±2×2,5% / 20 кВ |
| Секундарни напон | 400В / 230В трофазни |
| Фреквенција | 50 Хз |
| Група везе | Дин11 (стандардно) |
| Губитак без оптерећења (мерено) | ≤0,18 кВ (типично 0,176-0,179) |
| Губитак оптерећења @75°Ц | ≤1,05 кВ |
| Импеданса | 4% |
| Струја без оптерећења | ≤1,7% (типично 1,5-1,6%) |
| Укупна маса | 540 кг (маса уља око 105 кг) |
| Димензије испоруке | 950 × 600 × 1250 мм (у кутији) |
| Метода хлађења | ОНАН (уље природно ваздух природно) |
| Ниво буке на удаљености од 1м | ≤55 дБ(А) |
| Параметар | Просек фабричког теста | ИЕЦ граница | Статус |
|---|---|---|---|
| Губитак без оптерећења | 0,177 кВ | 0,20 кВ (макс.) | 11,5% испод границе |
| Губитак оптерећења | 1,04 кВ | 1,10 кВ | 5,5% испод границе |
| Струја без оптерећења | 1,55% | 2,0% | 22,5% испод границе |
Основа за обрачун: трансформатор снаге 80кВА који ради при 50% просечног оптерећења (40 кВА), фактор снаге 0,85, радни сати 5840 сати годишње (16х/дан × 365 дана), цена електричне енергије 0,12$/кВх.
| Тип губитка | Снага (кВ) | Годишња енергија (кВх) | Годишњи трошак |
|---|---|---|---|
| Губитак без оптерећења (24/7) | 0.18 | 1,577 | 189 долара |
| Губитак оптерећења (при 50% оптерећења) | 1,05 × (0,5)² = 0,26 | 1,518 | $182 |
| Укупно | 0,44 авг | 3,095 | $371 |
При просечном оптерећењу од 60% (48 кВА), годишњи трошкови се повећавају на приближно 440 УСД.
Комерцијални трансформатори се често постављају у близини заузетих простора. Извори буке и ублажавање у овоме80 кВА Уљни трансформатор за комерцијалну дистрибуцију енергије:
| Извор буке | Допринос | Ублажавање у овом моделу |
|---|---|---|
| Магнетострикција језгра | 70% | Густина флукса смањена на 1,65Т (у односу на стандард од 1,70Т) |
| Вентилатор за хлађење (ако је у опреми) | 0% | Нема обожаватеља – само ОНАН |
| Вибрације резервоара | 20% | Антивибрациони јастучићи између језгра и резервоара |
| Магнетно брујање | 10% | Степ-лап језгро спојева |
| Тип објекта | Типична максимална потражња | Препоручена оцена | Зашто |
|---|---|---|---|
| Мала продавница (200м²) | 25-35 кВА | 50кВА | 80кВА превелик |
| Супермаркет (500м²) | 55-70 кВА | 80кВА | Одговара типичном оптерећењу |
| Мали хотел (25 соба) | 50-65 кВА | 80кВА | Омогућава вршне вредности оптерећења наизменичном струјом |
| Друштвена здравствена амбуланта | 40-60 кВА | 80кВА | Маржа повећања медицинске опреме |
| Лака машина (3-5 машина) | 50-75 кВА | 80кВА | Стартна струја мотора |
| Пословна зграда (1500м²) | 60-85 кВА | 100кВА | 80кВА граница |
Ако ваша вршна потражња прелази 70 кВА током више од 4 непрекидна сата, уместо тога изаберите 100 кВА.
| Рекуиремент | Ова јединица од 80кВА | Напомене |
|---|---|---|
| Потребна површина пода | 0,45 м² (870×510 мм) | Плус предњи приступ од 600 мм |
| Оптерећење пода | 540кг + контејнер за уље | 1.000 кг/м² минимум |
| Висина плафона | 2,2 м минимум | За приступ чахурама |
| Отвор за вентилацију | 0,15 м² улаз + излаз | Природна конвекција |
| Заштита од пожара | Просторија у складу са ИЕЦ 60076-12 | Обавезно за затворене просторе пуњене уљем |
| Чишћење од запаљивих материја | 1,5 м | По НФПА 70 |
Сваки 80 кВА трансформатор уроњен у уље за комерцијалну дистрибуцију електричне енергије се испоручује са извештајем о испитивању који садржи ове мерене вредности (не само „прошао/не прошао“):
Купци добијају ПДФ извештај са серијским бројем који се може пратити до производне серије.
Схангхаи Индустриал Трансформер Цо., Лтд. је испоручио 47 јединица снаге 80 кВА (С11-М-80/10) између јануара 2024. и јануара 2026.
Ове јединице су испоручене купцима на Филипинима (12 јединица), Индонезији (8 јединица), Нигерији (6 јединица), Вијетнаму (5 јединица) и домаћој Кини (16 јединица). Контакт информације за референтне клијенте могу се дати под уговором о поверљивости.
Ово80 кВА Уљни трансформатор за комерцијалну дистрибуцију енергијепружа фабрички измерен просечни губитак без оптерећења од 0,177 кВ, ниво буке ≤55 дБ(А) и нула потраживања у гаранцији за 47 испоручених јединица. Погодан је за супермаркете, мале хотеле и лаке комерцијалне објекте који захтевају 150-250А сервис на 0,4кВ.
